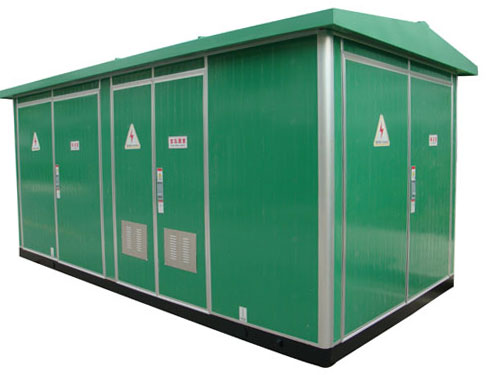

彩钢板箱变外壳06

箱变外壳的箱体主要由底座、侧板、隔板、门和顶盖等组成。箱体内分为高压室，变压器室和低压室，防护等级为IP2x。底座以上的围板、隔板、门和顶盖采用铝合金，钢板或彩涂钢板及隔热材料制作，箱变外壳顶盖采用隔层通气式结构，内装有隔热层以抵御太阳辐射的影响，箱体底部和各室之间设有冷却进出风口，采用自然通风和自动控制的强迫散热风冷装置等形式，保证电器设备的正常运行。

箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。另箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。它适用于额定电压10/0.4KV三相交流系统中，作为线路和分配电能之用。适用于工厂、矿山、油田、港口、机场、城市公共建筑、居民小区、高速公路、地下设施等场所。金属箱变外壳具有机构合理，安装维护方便，防护性能好，分断能力高等优点，容量大，分段能力强，动稳定性强，电器方案适用性广等优点，可作为换代产品使用。大体而言：抽出式柜较省地方，维护方便，出线回路多，但造价贵;而固定式的相对出线回路少，占地较多。如果客户提供的地点太少，做不了固定式的要改为做抽出式。箱变外壳符合GB/T17467-1998《高压/低压预装式变电站》的要求，适用于10KV 50HZ 50-1250KVA的电力用户，广泛应用于住宅小区、楼宇建筑、大型车站、码头、港口、工矿企业等。现在常用的箱变外壳有好几种，不锈钢箱变外壳，彩钢板箱变外壳，非金属箱变外壳。
